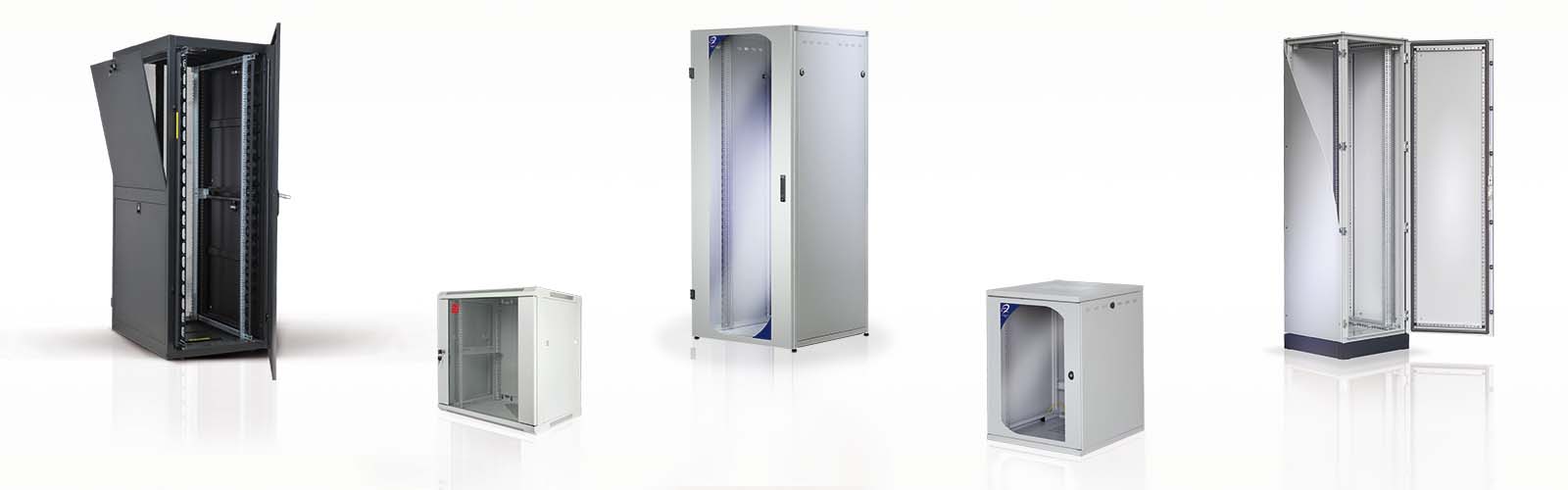

La gamma degli armadi QUBIX

In un mercato globale in continua evoluzione, i prodotti devono essere studiati per adattarsi alle molteplici esigenze di installatori, progettisti e ambiente, permettendo soluzioni scalabili in grado di rispondere sia tecnicamente che economicamente alle esigenze di installazione.

Forte della pluriennale esperienza maturata nella progettazione e nella distribuzione di soluzioni per il cablaggio strutturato, QUBIX dispone oggi di tre linee di armadi dedicati al contenimento delle infrastrutture di rete.

Serie PRO
Top di gamma tra gli armadi fornibili, la Serie Pro si contraddistingue per prestazioni tecniche, livello qualitativo e range di personalizzazione elevato che permette di creare prodotti customizzati sulle esigenze della singola installazione.

Serie TECH
Dedicata ad installazioni standard più sensibili al rapporto prestazioni/prezzo, pur garantendo elevati livelli qualitativi, rispetto alla Serie PRO è disponibile in un numero di versioni più limitato e in colorazione unica.

Serie IP
Rappresenta linea di prodotti dedicata ad applicazioni speciali, ideata per l’utilizzo in ambienti gravosi per i quali è richiesto un elevato grado di protezione (IP55/IP65).

Le tre serie, disponibili in versioni Datacenter, Pavimento e Parete, si differenziano per range di gamma, dotazioni tecniche, e sono fornibili nelle tipologie:

  • Datacenter: armadi a pavimento da 27 a 42U contraddistinti da una profondità che varia da 1.000 a 1.200 mm, carico supportato e dotazioni tecniche pensate per il contenimento di apparati e dispositivi con elevata profondità, tipicamente server;
  • Pavimento: armadi per installazione a pavimento da 20 a 47U con larghezza e profondità 600 o 800 mm, adatti a contenere sistemi di cablaggio passivo e apparati;
  • Parete: armadi per installazione a parete con capienza da 6 a 22U e profondità da 320 a 600 mm.

Tutte le soluzioni di contenimento QUBIX vengono fornite già montate e pronte per essere installate; opzionalmente, la Serie TECH in versione a Pavimento e la Serie PRO a Parete sono fornibili anche in versione smontata (flat pack) assemblabili in pochissimi minuti che consentono maggior semplicità di stoccaggio e trasporto

Gamma Rack QUBIX
Utilizzo Applicazioni Standard Applicazioni Speciali
  Serie PRO Serie TECH Serie IP



Gli armadi QUBIX della Serie PRO rappresentano il massimo livello qualitativo pensato per installazioni high-end per le quali sono richieste prestazioni di primo livello. La caratteristica principale della Serie PRO è quella di poter personalizzare l’armadio con porte o pannelli ciechi o grigliati a seconda delle esigenze di installazione e poter disporre di un’ampia gamma di accessori tra cui scegliere.

Gli armadi QUBIX della Serie TECH sono caratterizzati da un conveniente rapporto prezzo/prestazioni. Pur non avendo tutte le caratteristiche disponibili nella Serie PRO, gli armadi Serie TECH rappresentano un buon compromesso per tutte le installazioni che necessitano di contenere i costi, senza rinunciare ad un livello qualitativo generale elevato.

Gli armadi QUBIX Serie IP sono stati ideati per il contenimento di apparecchiature attive e passive in ambienti per i quali è richiesto un elevato grado di protezione; tutta la Serie IP è infatti caratterizzata da un grado IP55/IP65 che garantisce agli armadi un’adeguata difesa dall’ingresso di agenti esterni potenzialmente dannosi quali polveri e getti d’acqua.
  Serie PRO Serie TECH Serie IP
Versione Datacenter Scopri la gamma degli armadi
Serie PRO Datacenter		 Scopri la gamma degli armadi
Serie TECH Datacenter		 Scopri la gamma degli armadi
Serie IP Datacenter
Versione Pavimento Scopri la gamma degli armadi
Serie PRO Pavimento		 Scopri la gamma degli armadi
Serie TECH Pavimento		 Scopri la gamma degli armadi
Serie IP Pavimento
Versione Parete Scopri la gamma degli armadi
Serie PRO Parete		 Scopri la gamma degli armadi
Serie TECH Parete		 Scopri la gamma degli armadi
Serie IP Parete
Colore nero
Colore grigio chiaro
Colore grigio scuro
Protezione IP65/55(*)
Configurabile
Sistema di ventilazione
Sistema di condizionamento

(*): il livello di protezione IP 55 è una caratteristica dei rack Serie IP Datacenter e Pavimento, mentre il livello di protezione IP 65 è una caratteristica dei rack Serie IP Parete.

Codici prodotto Serie PRO

Tabella riassuntiva dei codici della Serie PRO
Armadi Datacenter Serie PRO
Unità Altezza Larghezza Profondità Grigio RAL 7035 Grigio RAL 9005 Porta anteriore Porta posteriore Flat pack
27U 1300 600 1000 2009028 2009028N Vetro – –
800 1000 2009038 2009038N Vetro – –
42U 2000 600 1000 2009015 2009015N Vetro – –
800 1000 2009031 2009031N Vetro – –
800 1000 2009061 2009061N Grigliata Grigliata 2 battenti –
800 1200 2009059 2009059N Vetro – –
800 1200 2009062 2009062N Grigliata Grigliata 2 battenti –
47U 2200 600 1000 2009043 2009043N Vetro – –

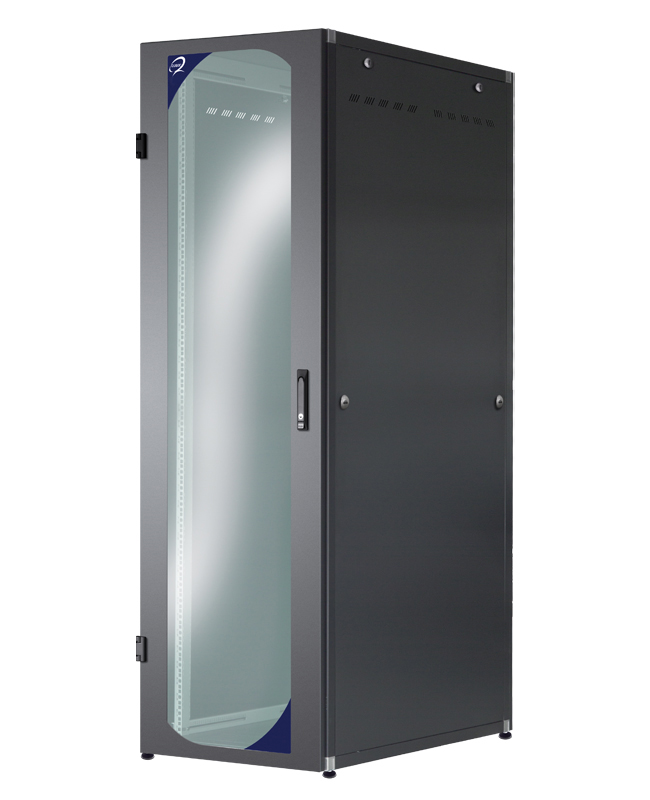

800 1000 2009034 2009034N Vetro – –

Armadi Pavimento Serie PRO
Unità Altezza Larghezza Profondità Grigio RAL 7035 Grigio RAL 9005 Porta anteriore Porta posteriore Flat pack
24U 1200 600 600 2009002 2009002N – – –
27U 1300 600 600 2009008 2009008N – – –
600 800 2009009 2009009N – – –
38U 1800 600 600 2009006 2009006N – – –
600 800 2009013 2009013N – – –
800 600 2009021 2009021N – – –
800 800 2009020 2009020N – – –
42U 2000 600 600 2009007 2009007N – – –
600 800 2009012 2009012N – – –
800 600 2009014 2009014N – – –
800 800 2009011 2009011N – – –
47U 2200 800 800 2009010 2009010N – – –

Armadi Parete Serie PRO
Unità Altezza Larghezza Profondità Grigio RAL 7035 Grigio RAL 9005 Porta anteriore Porta posteriore Flat pack
6U 395 600 400 2010031 – – – 2010031F
9U 528 600 400 2010032 – – – 2010032F
600 500 2010042 – – – 2010042F
600 600 2010054 – – – 2010054F
12U 660 600 400 2010034 – – – 2010034F
600 500 2010044 – – – 2010044F
600 600 2010056 – – – 2010056F
15U 795 600 400 2010035 – – – 2010035F
600 500 2010045 – – – 2010045F
600 600 2010057 – – – 2010057F

Codici prodotto Serie TECH

Tabella riassuntiva dei codici della Serie TECH
Armadi Datacenter Serie TECH
Unità Altezza Larghezza Profondità Grigio RAL 7021 Grigio RAL 7016 Grigio RAL 7035 Flat pack
42U 2000 800 1000 2009161 – – –

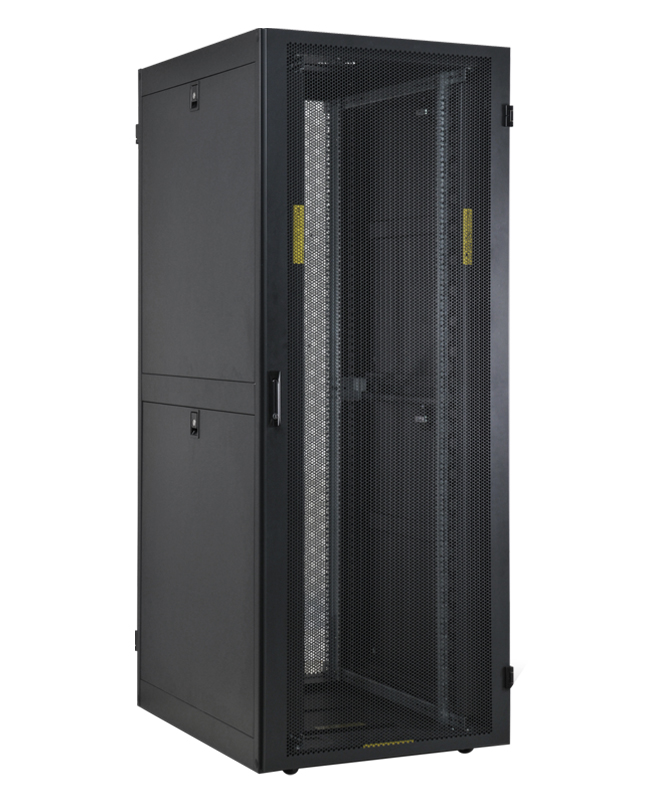

800 1200 2009162 – – –

Armadi Pavimento Serie TECH
Unità Altezza Larghezza Profondità Grigio RAL 7021 Grigio RAL 7016 Grigio RAL 7035 Flat pack
27U 1300 600 600 – 2009108 – 2009108F
38U 1800 600 600 – 2009106 – 2009106F
42U 2000 600 600 – 2009107 – 2009107F
800 800 – 2009111 – 2009111F
800 1000 – 2009131 – 2009131F

Armadi Parete Serie TECH
Unità Altezza Larghezza Profondità Grigio RAL 7021 Grigio RAL 7016 Grigio RAL 7035 Flat pack
6U 370 600 450 – – 2020031 –
9U 500 600 450 – – 2020032 –
12U 635 600 450 – – 2020034 –
15U 770 600 450 – – 2020035 –
600 600 – – 2020038 –
22U 1080 600 600 – – 2020039 –

Codici prodotto Serie IP

Tabella riassuntiva dei codici della Serie IP
Armadi Datacenter Serie IP
Unità Altezza Larghezza Profondità Grigio RAL 7035 Porta anteriore Protezione
42U 2000 600 1000 2009207 Vetro IP 55
2009208 Cieca

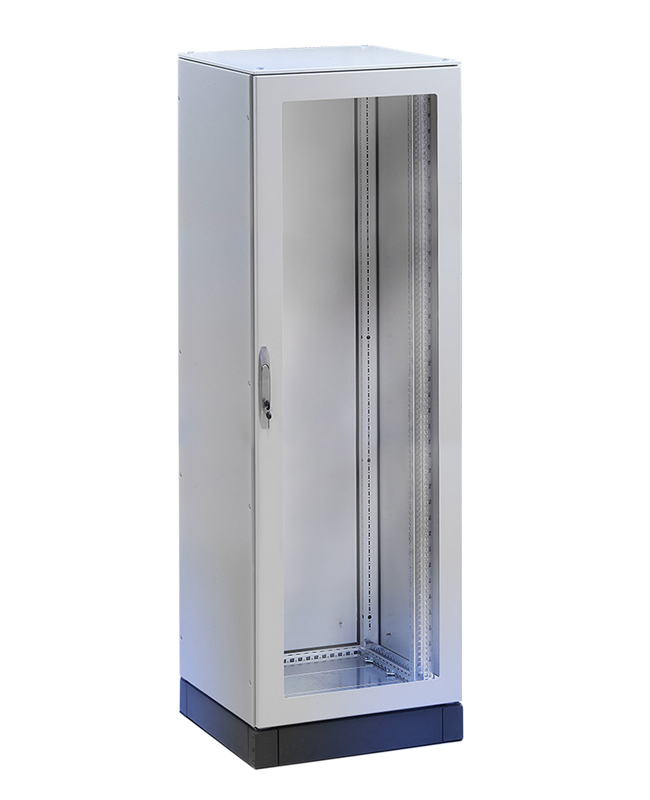

800 1000 2009205 Vetro
2009201 Cieca

Armadi Pavimento Serie IP
Unità Altezza Larghezza Profondità Grigio RAL 7035 Porta anteriore Protezione
24U 1200 600 600 2009202 Vetro IP 55
2009203 Cieca
600 800 2009204 Vetro
2009209 Cieca
800 800 2009206 Vetro
2009211 Cieca
42U 2000 600 600 2009214 Vetro IP 55
2009215 Cieca
600 800 2009213 Vetro
2009212 Cieca
800 800 2009229 Vetro
2009200 Cieca

Armadi Parete Serie IP
Unità Altezza Larghezza Profondità Grigio RAL 7035 Porta anteriore Protezione
10U 500 600 400 2010201 Vetro IP 65
2010207 Cieca
600 500 2010204 Vetro
2010210 Cieca
13U 600 600 400 2010202 Vetro IP 65
2010208 Cieca
600 500 2010205 Vetro
2010223 Cieca
600 600 2010212 Vetro
2010213 Cieca
17U 800 600 400 2010203 Vetro IP 65
2010209 Cieca
600 500 2010206 Vetro
2010211 Cieca
600 600 2010215 Vetro
2010218 Cieca
