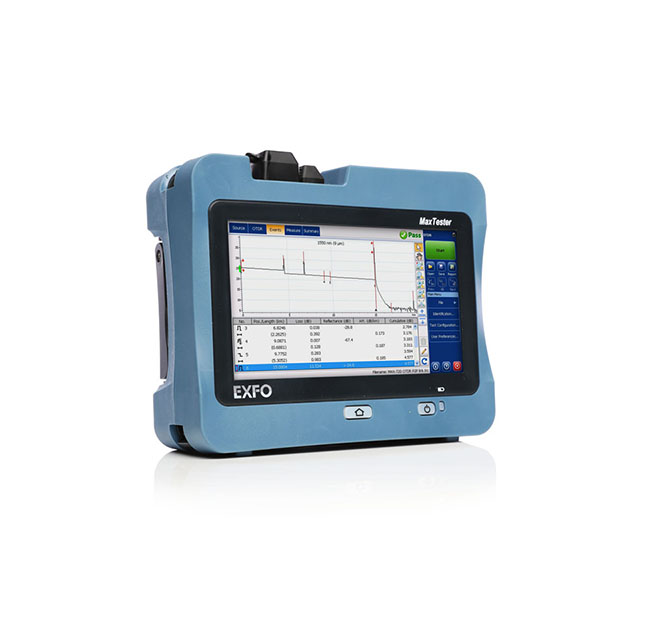

L’EXFO MaxTester 720C nella configurazione QUAD è uno strumento professionale in grado di eseguire la diagnostica di tipo riflettometrica su link in fibra ottica multimodali a 850/1300nm e monomodali a 1310/1550 nm. La configurazione proposta è dotato della funzione iOLM (intelligent Optical Link Mapper) che permette di ottenere in maniera completamente automatizzata una mappa grafica della link testata tramite la quale viene visualizzato a display ogni evento riflessivo rilevato indicandone sia la distanza, sia la perdita ottica che la riflettanza, rendendo di fatto l’analisi degli eventi estremamente semplice e consentendo una veloce identificazione di eventuali guasti. Per connettersi a dispositivi esterni ed accedere alla rete, lo strumento dispone di un’interfaccia WiFi e Bluetooth nonché di una porta RJ45 e 2 porte USB per la connessione di tastiere, mouse, memorie USB o di sonde di ispezione dei connettori della serie FIP-400.

Su richiesta, tramite lincenze software è possibile aggiungere alla configurazione ulteriori funzionalità quali la funzione OTDR per visualizzare ed analizzare dettagliatamente le tracce riflettometriche, la funzione iCERT per eseguire la certifica in Tier 2 delle link in base a standard precaricati, la funzione iLOOP che permette di testare 2 fibre contemporaneamente. Qualora fosse necessario possono essere integrate nello strumento anche una porta VFL ed un power meter.
