Cavo R6UT4H24 U/UTP CAT.6 4x2xAWG24/1 – non schermato – guaina LSZH Euroclasse Eca

Codice : M0502701
Aggiungi alla lista
Documentazione

Descrizione

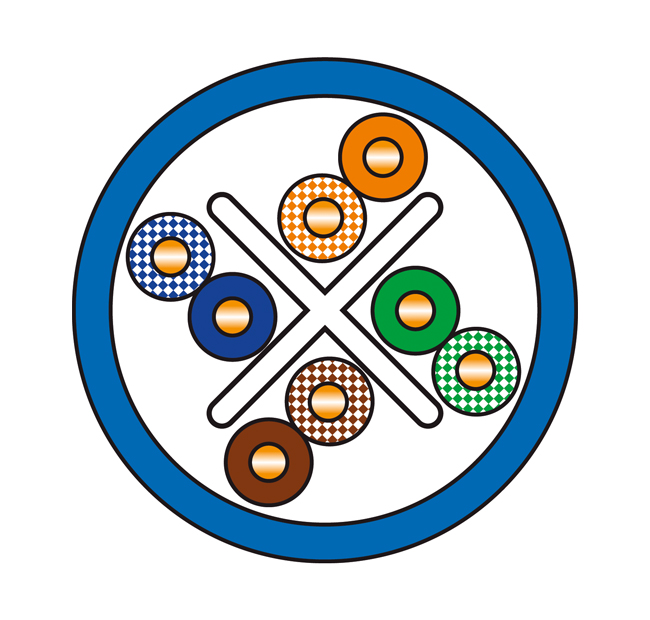

Cavo U/UTP di categoria 6 non schermato a 4 coppie (100 Ohm) con separatore a croce, guaina LSZH (Low Smoke Zero Halogen) non propagante la fiamma, testato fino a 250 MHz. Idoneo per la realizzazione di canali trasmissivi in Classe E.

Caratteristiche generali

  • Applicazioni e performance Cavo adatto alla realizzazione di sistemi di cablaggio generici in accordo con le normative EN 50173, ISO/IEC 11801. Ideale per applicazioni per interno in classe E fino a 1GbE su protocollo IEEE 802.3ab e PoE/PoE+/PoE++. Le caratteristiche elettriche eccedono i requisiti di CAT.6

Prestazioni

  • Certificazioni Approvazione Force Technology per cavi di trasmissione dati di Categoria 6 secondo ISO/IEC 11801-1/2:2017
    IEC 61156-5:2012 (Ed.2.1)
    EN 50173-1/2:2018
    EN 50288-6-1: 2013
    ANSI/TIA-568.2-D

Caratteristiche Costruttive

  • Materiale/diametro conduttore Rame rosso/AWG 24/1 (0,54 mm)
  • Materiale/diametro isolamento Polietilene solido diam max 0,96 mm
  • Diametro esterno 6,0 mm
  • Materiale/colore guina est. LSZH/Blu RAL 5015
  • Peso 39 Kg/Km

Caratteristiche Meccaniche

  • Uso Interno
  • Raggio di curvatura Installazione 8 x diametro esterno
  • Raggio di curvatura Funzionamento 4 x diametro esterno
  • Tiro Max Cavo 110 N (11kg max.)
  • Temperatura Installazione Da 0°C a +50°C
  • Temperatura Funzionamento Da -10°C a +60°C

Comportamento al fuoco

  • Regolamento CPR EN 50575
  • Reazione al fuoco EN 60332-1-2
    CEI 20-35/1-2
  • Densità fumi EN 61034-2
    CEI 20-37/3-1
  • Emissione gas Acidi EN 60754-2
    CEI 20-37/2-2

Caratteristiche elettriche

  • Resistenza conduttori (in loop) 19 Ohm/100m
  • Resistenza di isolamento 5 GOhm x km
  • Capacità mutua 56 pF/m
  • Sbilancio capacitivo 3300 pF/km
  • Velocità nominale di propagazione NVP 68%
  • Max. ritardo di propagazione 570 ns/100m
  • Impedenza caratteristica 100 ± 15 Ohm
