Cavo R6UT4H23 U/UTP CAT.6 4x2xAWG23/1 – non schermato – guaina LSZH Euroclasse Eca
Codice : M0502669
Articolo aggiunto!
Sfoglia la lista
L'articolo selezionato è già presente nella tua lista!
Sfoglia la lista
Descrizione

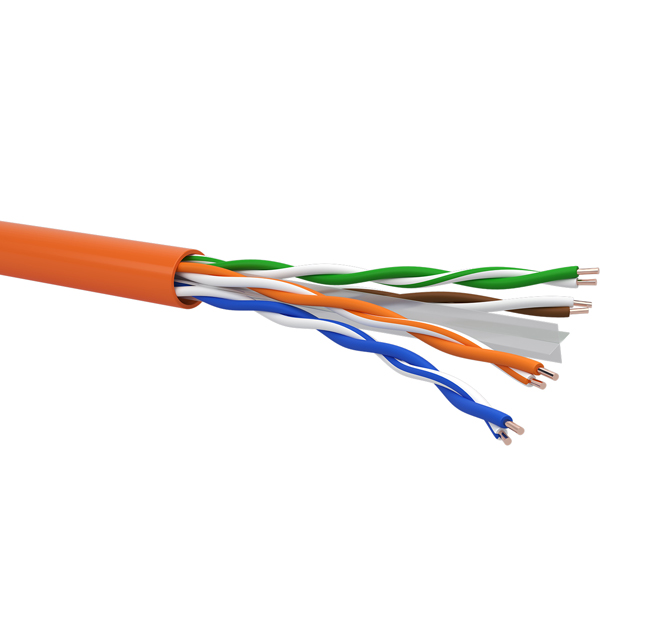

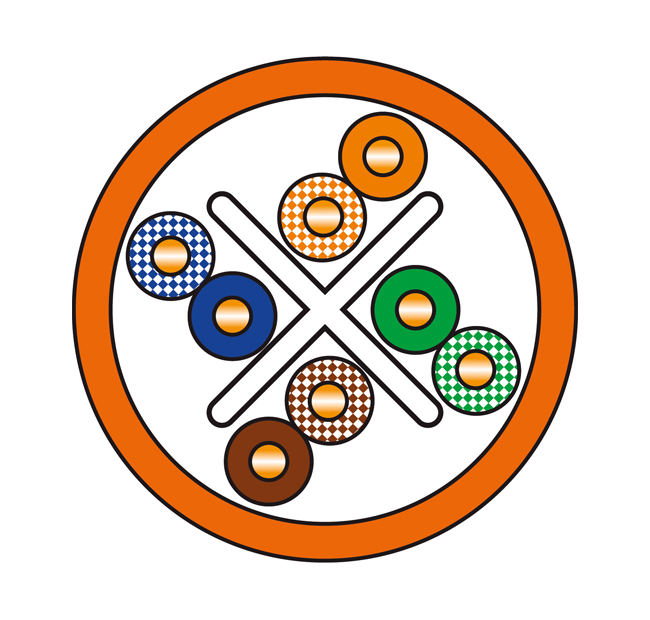

Cavo U/UTP di categoria 6 non schermato a 4 coppie (100 Ohm) con separatore a croce, guaina LSZH (Low Smoke Zero Halogen) non propagante la fiamma, testato fino a 500 MHz. Idoneo per la realizzazione di canali trasmissivi in Classe E.
Caratteristiche generali
- Applicazioni e performance Cavo adatto alla realizzazione di sistemi di cablaggio generici in accordo con le normative EN 50173, ISO/IEC 11801. Ideale per applicazioni per interno in classe E fino a 1GbE su protocollo IEEE 802.3ab e PoE/PoE+/PoE++. Le caratteristiche elettriche eccedono i requisiti di CAT.6
Prestazioni
- Certificazioni Approvazione Force Technology per cavi di trasmissione dati di Categoria 6 secondo ISO/IEC 11801-1/2:2017
IEC 61156-5:2012 (Ed.2.1)
EN 50173-1/2:2018
EN 50288-6-1: 2013
ANSI/TIA-568.2-D
Caratteristiche Costruttive
- Materiale/diametro conduttore Rame rosso/AWG 23/1 (0,57 mm)
- Materiale/diametro isolamento Polietilene solido diam max 1,0 mm
- Diametro esterno 6,6 mm
- Materiale/colore guina est. LSZH/Arancio RAL 2003
- Peso 39 Kg/Km
Caratteristiche Meccaniche
- Uso Interno
- Raggio di curvatura Installazione 8 x diametro esterno
- Raggio di curvatura Funzionamento 4 x diametro esterno
- Tiro Max Cavo 110 N (11kg max.)
- Temperatura Installazione Da 0°C a +50°C
- Temperatura Funzionamento Da -10°C a +60°C
Comportamento al fuoco
- Regolamento CPR EN 50575
- Reazione al fuoco EN 60332-1-2
CEI 20-35/1-2 - Densità fumi EN 61034-2
CEI 20-37/3-1 - Emissione gas Acidi EN 60754-2
CEI 20-37/2-2
Caratteristiche elettriche
- Resistenza conduttori (in loop) 19 Ohm/100m
- Resistenza di isolamento 5 GOhm x km
- Capacità mutua 48 pF/m
- Sbilancio capacitivo 1000 pF/km
- Velocità nominale di propagazione NVP 68%
- Max. ritardo di propagazione 485 ns/100m
- Impedenza caratteristica 100 ± 15 Ohm
