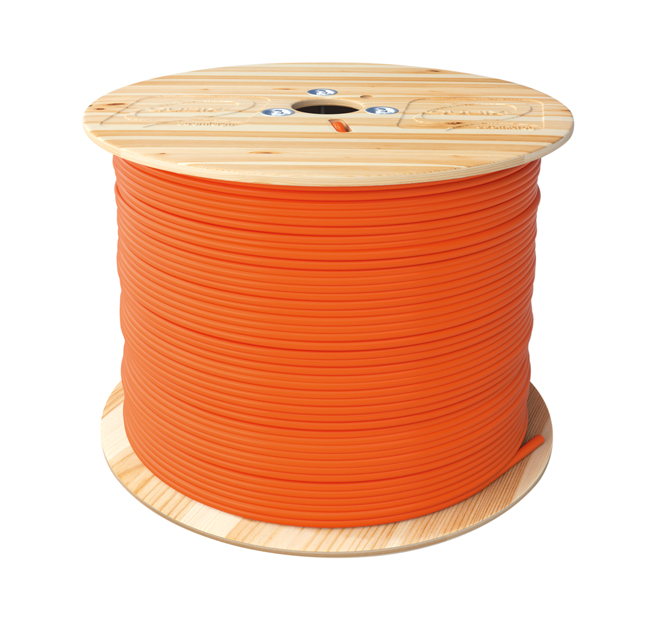

Cavo R6A+UT4H23 U/UTP Cat.6A 4x2xAWG23/1 non schermato – guaina LSZH – Euroclasse Eca
Codice : M0502834
Articolo aggiunto!
Sfoglia la lista
L'articolo selezionato è già presente nella tua lista!
Sfoglia la lista
Descrizione
Cavo U/UTP di categoria 6A non schermato a 4 coppie (100 Ohm) con separatore a croce e barriera protettiva non conduttiva, guaina LSZH (Low Smoke Zero Halogen) non propagante la fiamma, testato fino a 500 MHz. Ideale per la realizzazione di cablaggi orizzontali di terza generazione di Classe EA.
Applicazioni e performance
- Applicazioni e performance Cavo adatto alla realizzazione di sistemi di cablaggio generici in accordo con le normative EN 50173, ISO/IEC 11801.
Ideale per applicazioni per interno in classe D, E ed EA fino a 10 GbE su protocollo IEEE 802.3an e PoE/PoE+/PoE++. Le caratteristiche elettriche eccedono i requisiti di Cat. 6A.
Standard di riferimento
- Certificazioni Cavi di trasmissione dati di Categoria 6A secondo ISO/IEC 11801, IEC 61156-5, EN 50173-1, ANSI/TIA-568.2-D

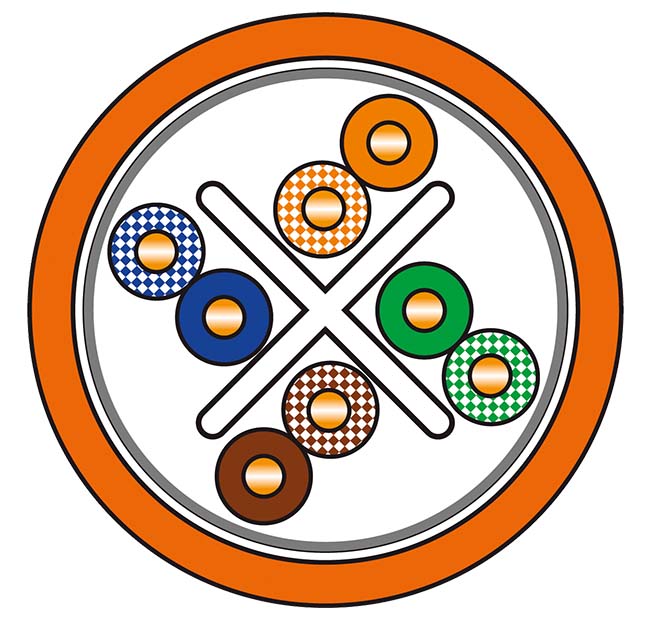

Caratteristiche Costruttive
- Materiale/diametro conduttore Rame rosso/AWG 23/1 (0,55 mm)
- Materiale/diametro isolamento Polietilene solido diam. max 1,1 mm
- Colore anime/cordatura 4 coppie: Bianco/Blu, Bianco-Arancio/Arancio, Bianco-Verde /Verde, Bianco-Marrone/Marrone
- Rip cord Nylon
- Separatore A croce in PE
- Barriera protettiva Nastro non conduttivo + foglio PET
- Diametro cavo 7,2 ± 0,3 mm
- Materiale/colore guina LSZH/Arancio RAL 2003
- Esente piombo Sì
- Peso 51 kg/km
Caratteristiche meccaniche e ambientali
- Uso Interno
- Raggio di curvatura installazione 8 x diametro esterno
- Raggio di curvatura funzionamento 4 x diametro esterno
- Tiro massimo cavo 110 N (11 kg max.)
- Temperatura di installazione Da 0°C a +50°C
- Temperatura di funzionamento Da -10°C a +60°C
Comportamento al fuoco
- Regolamento CPR EN 50575, Euroclasse Eca
- Reazione al fuoco IEC 60332-1/2; CEI 20-35/1-2
- Emissione di gas acidi IEC 60754-2; CEI 20-37/2-2
- Densità fumi IEC 61034-2; CEI 20-37/3-1
Caratteristiche elettriche a 20°C
- Resistenza conduttori (in loop) 18,6 Ohm/100m
- Resistenza di isolamento min. 5 Gohm x km
- Capacità mutua 56 pF/m
- Sbilancio capacitivo 3300 pF/km
- Velocità nominale di propagazione NVP 65%
- Ritardo di propagazione max. 570 ns/100m
- Impedenza caratteristica 100 ± 15 Ohm
- Rigidità dielettrica 1 KVdc per 1 min
