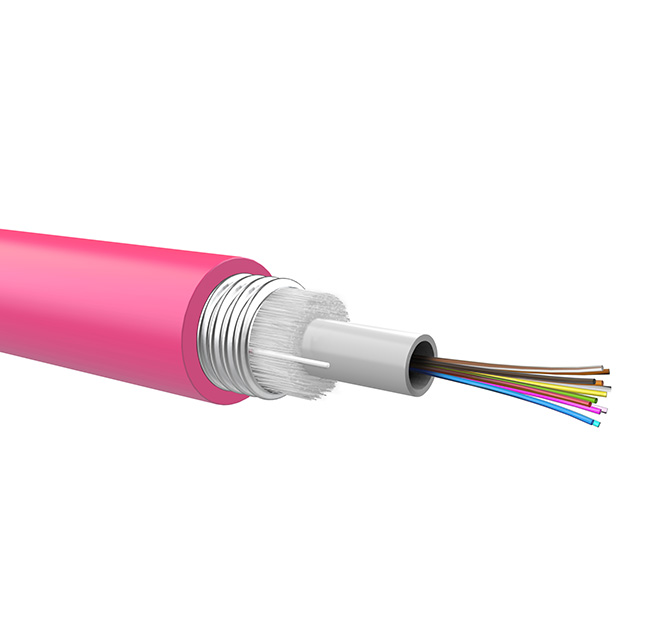

Cavo loose armatura metallica in acciaio corrugato 12 fibre 50/125 OM4 guaina LSZH Euroclasse Eca

Codice : 2008063OM4
Aggiungi alla lista
Documentazione

Descrizione

Cavi Loose con armatura metallica in acciaio corrugato, guaina esterna LSZH (Low Smoke Zero Halogen), rivestimento primario della fibra da 250µm, resistenti longitudinalmente e trasversalmente alla penetrazione dell’acqua. Il tubo in acciaio corrugato offre una più sicura ed efficace protezione meccanica nei confronti dei roditori e delle sollecitazioni a compressione. Le fibre ottiche sono contenute all’interno di un unico tubetto termoplastico ed immerse in gel tamponante di protezione contro l’umidità.

Caratteristiche generali

  • Applicazioni e performance Cavi adatti alla realizzazione di sistemi di cablaggio per uso interno ed esterno secondo le norme EN 50173, ISO/IEC 11801. A seconda del tipo di fibra e della lunghezza delle link sono idonei alla realizzazione di canali trasmissivi fino a 10GbE e superiori. Adatti alla posa in tubature o canaline per la realizzazione di dorsali di collegamento tra armadi dello stesso edificio o di edifici diversi.

Prestazioni

  • Certificazioni Cavi di trasmissione dati in fibra ottica in accordo con IEC 60793 e IEC 60794-1-2.

Caratteristiche Costruttive

  • Nucleo cavo Tubo Loose con fibre immerse in gel tamponante
  • Riempitivo di protezione Filati di vetro
  • Materiale guaina esterna LSZH
  • Colore guaina esterna Viola Erika
  • Armatura Tubo in acciaio corrugato
  • Diametro esterno nominale Da 7,9 a 9,5 mm
  • Peso nominale Da 87 a 120 kg/km

Caratteristiche Meccaniche

  • Uso Interno/Esterno
  • Raggio di curvatura installazione 20 x diametro esterno
  • Raggio di curvatura funzionamento 15 x diametro esterno
  • Tiro massimo cavo A partire da 1.000 N (100 kg max.)
  • Schiacciamento A partire da 2.000 N/dm
  • Temperatura di installazione Da -15°C a +50°C
  • Temperatura di funzionamento Da -20°C a +60°C

Comportamento al fuoco

  • Regolamento CPR EN 50575 Euroclasse Eca
  • Reazione al fuoco EN 60332-1-2
  • Densità fumi EN 61034-1/2
  • Emissione gas acidi EN 60754-1/2
