Cavo loose armatura metallica in acciaio corrugato 12 fibre 50/125 OM3 guaina PE per connettorizzazione in laboratorio

Codice : 2008351OM3
Aggiungi alla lista
Documentazione

Descrizione

Cavo ottico loose monotubo per uso esterno tipo A-DQ(ZN)(SR)B2Y da 4 a 24 fibre ottiche per la connettorizzazione in laboratorio, resistente longitudinalmente e trasversalmente alla penetrazione dell’acqua, protezione contro l’azione dei roditori e sollecitazioni meccaniche di tipo metallico in acciaio corrugato, guaina esterna di tipo PE (polietilene). Le fibre ottiche sono contenute all’interno di un unico tubetto termoplastico ed immerse in gel tamponante di protezione contro l’umidità.

Caratteristiche generali

  • Applicazioni e performance Cavi adatti alla realizzazione di sistemi di cablaggio per uso esterno secondo le norme EN 50173 (2° edizione)
    ISO/IEC 11801. A seconda del tipo di fibra e della lunghezza delle link sono idonei alla realizzazione di canali trasmissivi fino a 10GbE e superiori. Adatti alla posa in tubature o canaline per la realizzazione di dorsali di collegamento esterne tra edifici in ambienti dove è richiesta una più elevata resistenza all’acqua e ai roditori.

Prestazioni

  • Certificazioni Cavi di trasmissione dati in fibra ottica in accordo con IEC 60793 e IEC 60794-1-2.

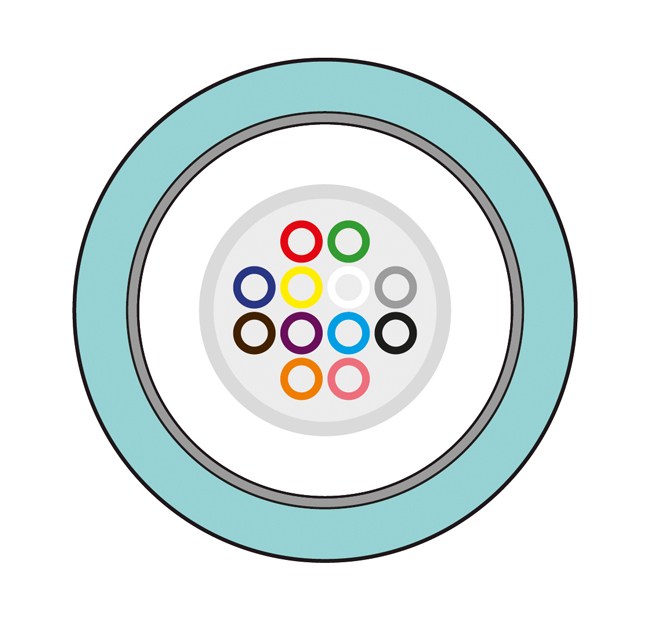

Caratteristiche Costruttive

  • Nucleo Tubo Loose con fibre immerse in gel tamponante
  • Materiale Guaina PE colore
    Giallo – 9/125 G.652.D
    Grigio – 50/125 OM2
    Aqua – 50/125 OM3
    Arancio – 62,5/125 OM1
  • Diametro tubo loose Da 2,8 a 3,5 mm
  • Armatura Acciaio corrugato
  • Diametro esterno Da 8,5 a 9,5 mm
  • Peso Da 75 a 80 Kg/Km

Caratteristiche Meccaniche

  • Uso Esterno
  • Raggio di curvatura Installazione 20 x diametro esterno
  • Raggio di curvatura Funzionamento 15 x diametro esterno
  • Tiro Max Cavo 1000 N
  • Schiacciamento 200 N/cm
  • Temperatura Installazione Da -40°C a +70°C
  • Temperatura Funzionamento Da -40°C a +70°C
