Cavo loose armatura dielettrica 8 fibre 9/125 G652D guaina LSZH Euroclasse Cca s1a,d1,a1

Codice : 2008412
Aggiungi alla lista
Documentazione

Descrizione

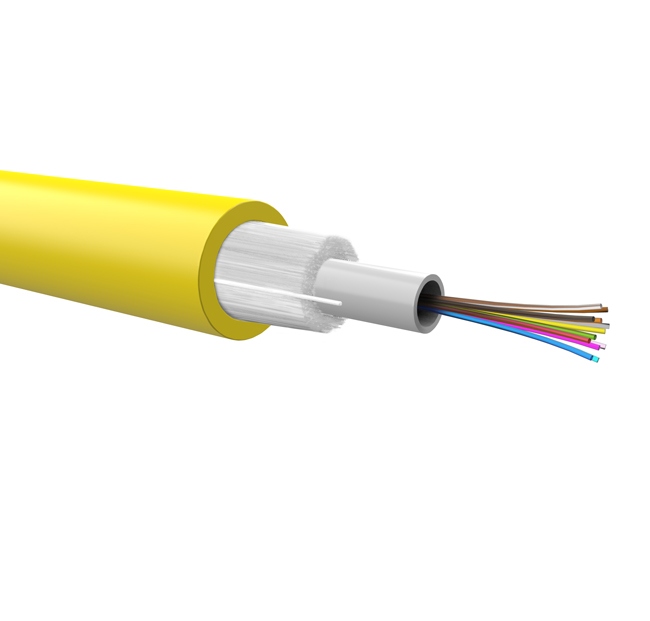

Cavi Loose ad alta resistenza meccanica con guaina esterna LSZH (Low Smoke Zero Halogen), rivestimento primario della fibra da 250µm, con protezione contro l’azione dei roditori di tipo dielettrico. Nella versione U-DQ(BN)H le fibre ottiche sono contenute in un unico tubetto termoplastico ed immerse in gel tamponante di protezione contro l’umidità mentre la versione I-B(ZN)BH è di tipo dry-core con tubetto loose contenente le fibre privo di gel tamponante.

Caratteristiche generali

  • Applicazioni e performance I cavi tipo U-DQ(BN)H, in Euroclasse Eca, sono adatti alla realizzazione di sistemi di cablaggio per uso interno ed esterno mentre i cavi tipo I-B(ZN)BH, conformi alla Euroclasse B2ca, sono indicati solo per installazioni in ambienti interni secondo le norme EN 50173, ISO/IEC 11801. A seconda del tipo di fibra e della lunghezza delle link sono idonei alla realizzazione di canali trasmissivi fino a 10GbE e superiori. Adatti alla posa in tubature asciutte o canaline per la realizzazione di dorsali di collegamento tra armadi dello stesso edificio o di edifici diversi.

Prestazioni

  • Certificazioni Cavi di trasmissione dati in fibra ottica in accordo con IEC 60793 e IEC 60794-1-2.

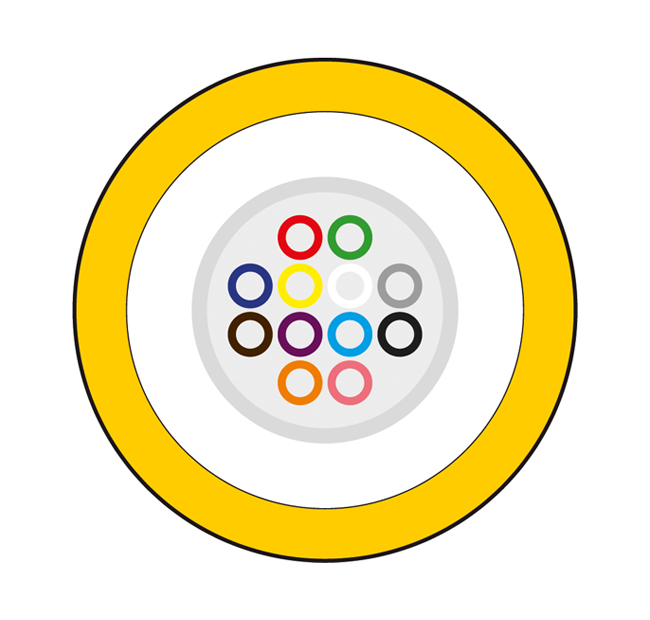

Caratteristiche Costruttive

  • Nucleo cavo Tubo Loose con fibre immerse in gel tamponante
  • Riempitivo di protezione Filati di vetro
  • Materiale guaina esterna LSZH
  • Colore guaina esterna Giallo
  • Armatura Dielettrica
  • Diametro esterno nominale 7 ± 0,5 mm
  • Peso nominale 70 kg/km

Caratteristiche Meccaniche

  • Uso Interno/Esterno
  • Raggio di curvatura installazione 20 x diametro esterno
  • Raggio di curvatura funzionamento 15 x diametro esterno
  • Tiro massimo cavo A partire da 1.000 N (100 Kg max.)
  • Schiacciamento 2.000 N/dm
  • Temperatura di installazione Da -15°C a +50°C
  • Temperatura di funzionamento Da -20°C a +60°C

Comportamento al fuoco

  • Regolamento CPR EN 50575 Euroclasse Cca s1a,d1,a1
  • Reazione al fuoco EN 60332-1-2; EN 50399
  • Densità fumi EN 61034-1/2
  • Emissione gas acidi EN 60754-1/2
