Cavo loose armatura dielettrica 8 fibre 50/125 OM4 guaina LSZH Euroclasse Eca

Codice : 2008083OM4
Aggiungi alla lista
Documentazione

Descrizione

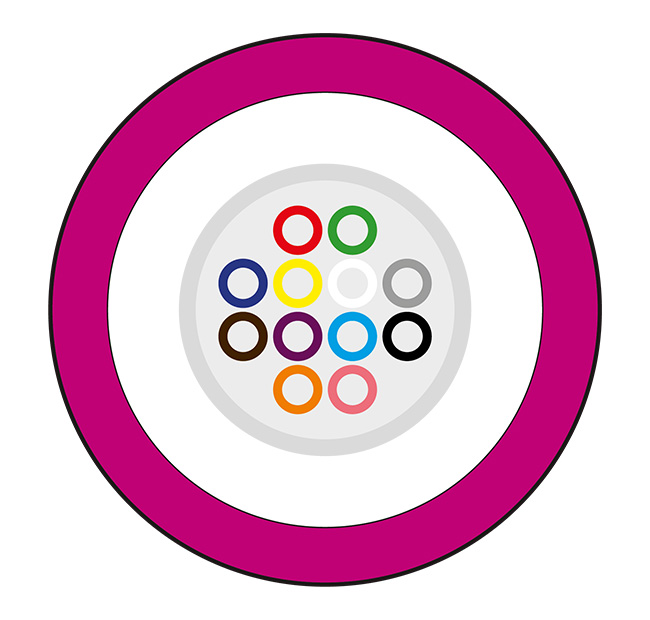

Cavo ottico Loose monotubo per uso interno ed esterno tipo U-DQ(BN)H, da 4 a 24 fibre ottiche ad elevata resistenza meccanica, resistente longitudinalmente alla penetrazione dell’acqua, protezione contro l’azione dei roditori di tipo dielettrico, guaina esterna di tipo LSZH (Low Smoke Zero Halogen), Euroclasse Eca. Le fibre ottiche, con rivestimento primario da 250µm, sono contenute all’interno di un unico tubetto termoplastico ed immerse in gel tamponante di protezione contro l’umidità.

Caratteristiche generali

  • Applicazioni e performance I cavi U-DQ(BN)H in Euroclasse Eca, sono adatti alla realizzazione di sistemi di cablaggio per uso interno ed esterno secondo le norme EN 50173 e ISO/IEC 11801. A seconda del tipo di fibra e della lunghezza delle link sono idonei alla realizzazione di canali trasmissivi fino a 10GbE e superiori. Adatti alla posa in tubature asciutte o canaline per la realizzazione di dorsali di collegamento tra distributori di telecomunicazione.

Prestazioni

  • Certificazioni Cavi di trasmissione dati in fibra ottica in accordo con IEC 60793 e IEC 60794-1-2.

Caratteristiche Costruttive

  • Nucleo cavo Tubo Loose con fibre immerse in gel tamponante
  • Riempitivo di protezione Filati di vetro
  • Materiale guaina esterna LSZH
  • Colore guaina esterna Viola Erika
  • Armatura Dielettrica
  • Diametro esterno nominale Da 5,4 a 7 mm
  • Peso nominale Da 35 a 70 kg/km

Caratteristiche Meccaniche

  • Uso Interno/Esterno
  • Raggio di curvatura installazione 20 x diametro esterno
  • Raggio di curvatura funzionamento 15 x diametro esterno
  • Tiro massimo cavo A partire da 1.000 N (100 kg max.)
  • Schiacciamento 2.000 N/dm
  • Temperatura di installazione Da -15°C a +50°C
  • Temperatura di funzionamento Da -20°C a +60°C

Comportamento al fuoco

  • Regolamento CPR EN 50575 Euroclasse Eca
  • Reazione al fuoco EN 60332-1-2
  • Densità fumi EN 61034-1/2
  • Emissione gas acidi EN 60754-1/2
