Cavo loose armatura dielettrica 24 fibre 50/125 OM3 guaina LSZH Euroclasse Dca per connettorizzazione in laboratorio

Codice : 2008359OM3
Aggiungi alla lista
Documentazione

Descrizione

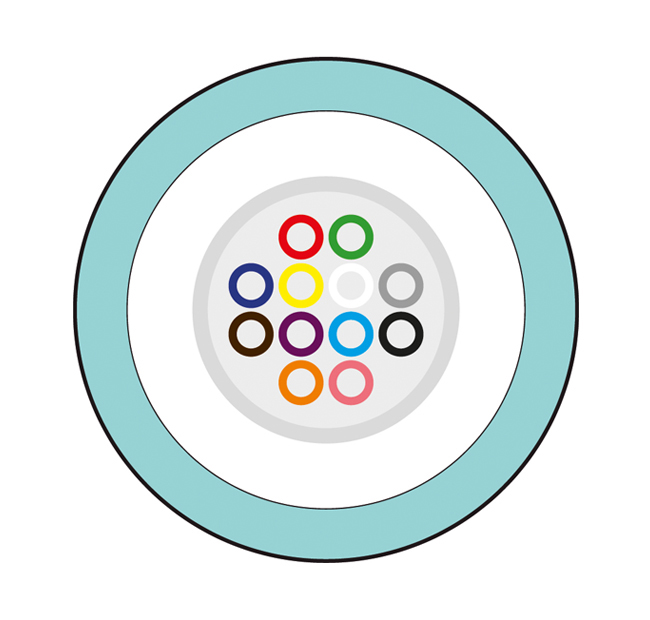

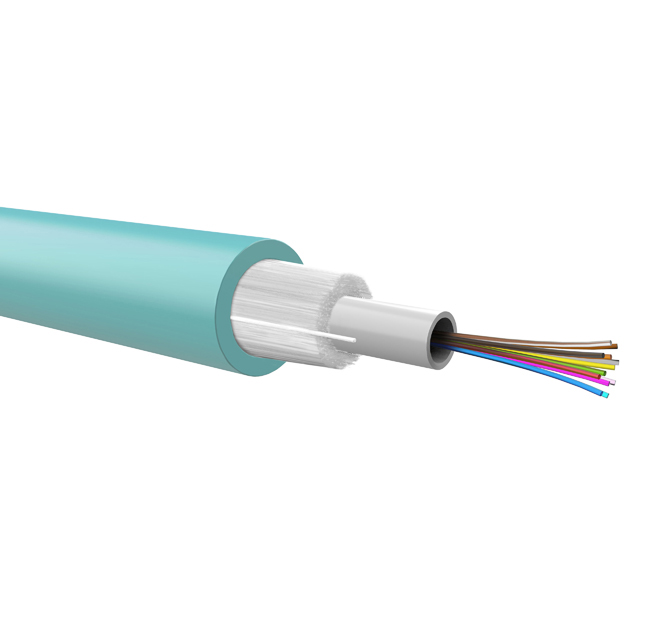

Cavo ottico loose monotubo per uso interno ed esterno tipo U-DQ(ZN)BH da 4 a 24 fibre ottiche per la connettorizzazione in laboratorio, resistente longitudinalmente alla penetrazione dell’acqua, protezione contro l’azione dei roditori di tipo dielettrico, guaina esterna di tipo LSZH (Low Smoke Zero Halogen), Euroclasse Dca. Le fibre ottiche, con rivestimento primario da 250μm, sono contenute all’interno di un unico tubetto termoplastico ed immerse in un gel tamponante di protezione contro l’umidità.

Caratteristiche generali

  • Applicazioni e performance Cavi adatti alla realizzazione di sistemi di cablaggio per uso interno ed esterno secondo le norme EN 50173 (2° edizione)
    ISO/IEC 11801. A seconda del tipo di fibra e della lunghezza delle link sono idonei alla realizzazione di canali trasmissivi fino a 10GbE e superiori. Adatti alla posa in tubature asciutte o canaline per la realizzazione di dorsali di collegamento tra armadi dello stesso edificio o di edifici diversi.

Prestazioni

  • Certificazioni Cavi di trasmissione dati in fibra ottica in accordo con IEC 60793 e IEC 60794-1-2.

Caratteristiche Costruttive

  • Nucleo Tubo Loose con fibre immerse in gel tamponante
  • Materiale Guaina LSZH colore
    Giallo – 9/125 G.652.D
    Grigio – 50/125 OM2
    Aqua – 50/125 OM3
    Erika – 50/125 OM4
    Arancio – 62,5/125 OM1
  • Diametro tubo loose Da 2,8 a 3,5 mm
  • Diametro esterno Da 5,8 a 6,2 mm
  • Peso 37 Kg/Km

Caratteristiche Meccaniche

  • Uso Interno ed esterno
  • Raggio di curvatura Installazione 20 x diametro esterno
  • Raggio di curvatura Funzionamento 10 x diametro esterno
  • Tiro Max Cavo 1250 N
  • Schiacciamento 150 N/cm
  • Temperatura Installazione Da -5°C a +40°C
  • Temperatura Funzionamento Da -30°C a +70°C

Comportamento al fuoco

  • Regolamento CPR EN 50575
  • Reazione al fuoco EN 60332-1
  • Densità fumi EN 61034-2
  • Emissione gas Acidi EN 60752-1/2
