Armadio TECH Pavimento H1750xL800xP800 36 Unità colore grigio RAL 7035

Codice : 2009120
Aggiungi alla lista
Documentazione

Descrizione

La gamma Armadi TECH Pavimento è stata ideata per il contenimento degli accessori e delle principali apparecchiature attive ed accessori standard 19” per il cablaggio strutturato.

Caratterizzati da una larghezza di 600 o 800 mm ed una profondità pari a 600 o 800 mm, sono disponibili nella configurazione con porta anteriore in vetro e panelli laterali e posteriore ciechi.

Caratteristiche generali

  • Struttura in lamiera d’acciaio
    Verniciatura colore: Grigio RAL 7035

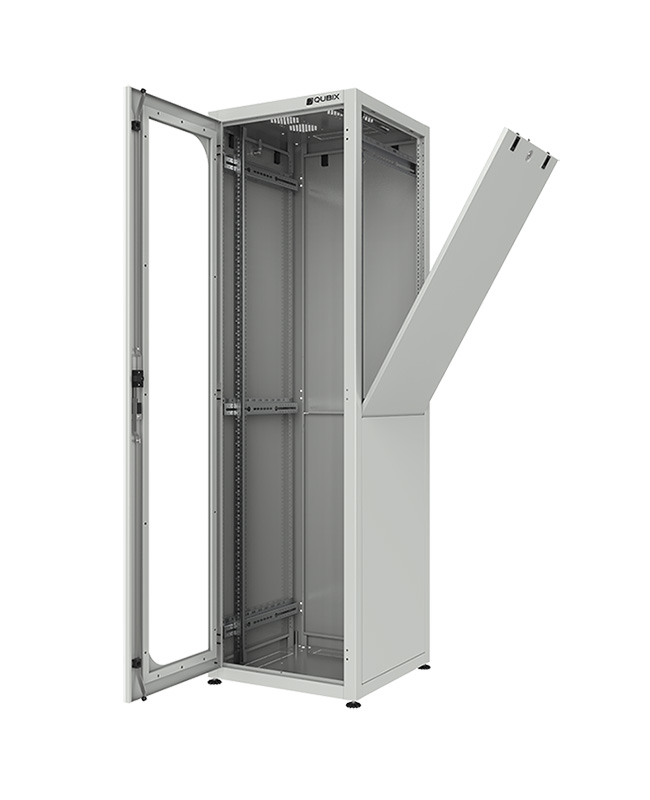

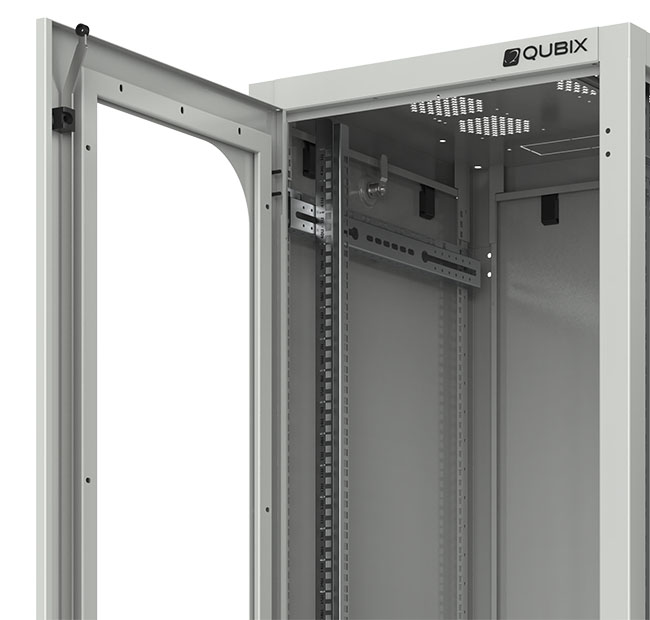

    Porta anteriore in vetro temperato con maniglia basculante corredata di chiave e sistema di chiusura a tre punti
    Apertura porta fino a 180°

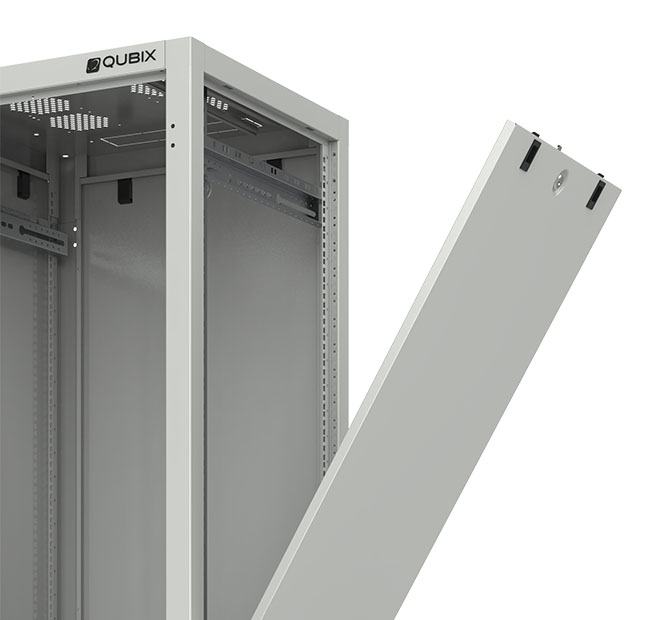

    Pannelli di chiusura laterali e posteriore a due sezioni ciechi completamente removibili con serratura a chiave

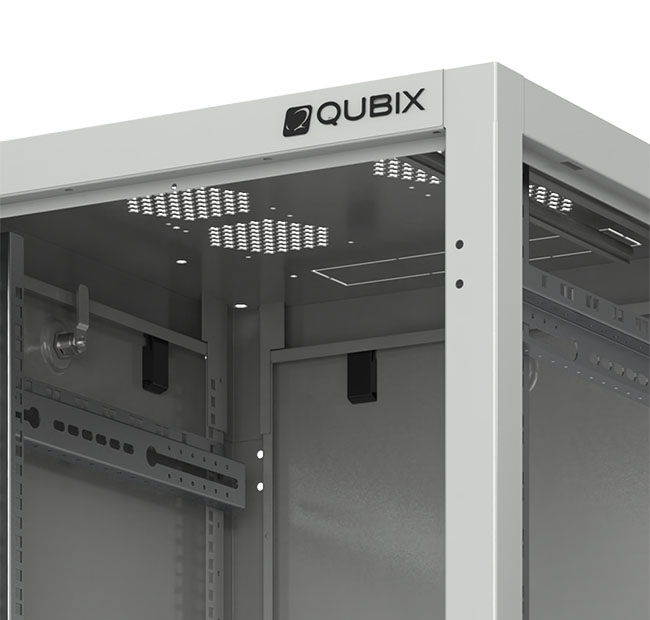

    Predisposizione per la ventilazione forzata sottotetto
    Flange asportabili predisposte per l’ingresso dei cavi sulla base e sul tetto

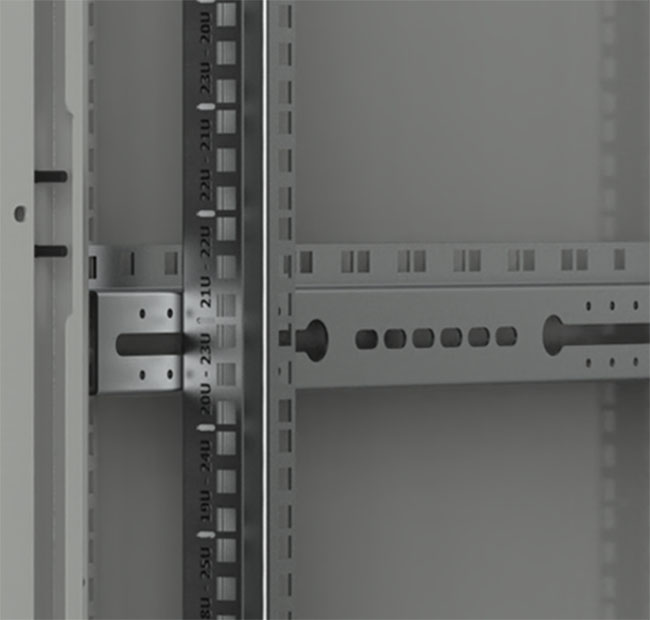

    2 montanti numerati 19” regolabili in profondità
    Grado di protezione IP20 secondo EN 60529
    Predisposizione di messa a terra
    Carico statico 800 Kg
    4 piedini di livellamento
    Conforme agli standard IEC 60297, EN 61587-1, EN 60917
    Dimensioni: H1750xL800xP800 36U
