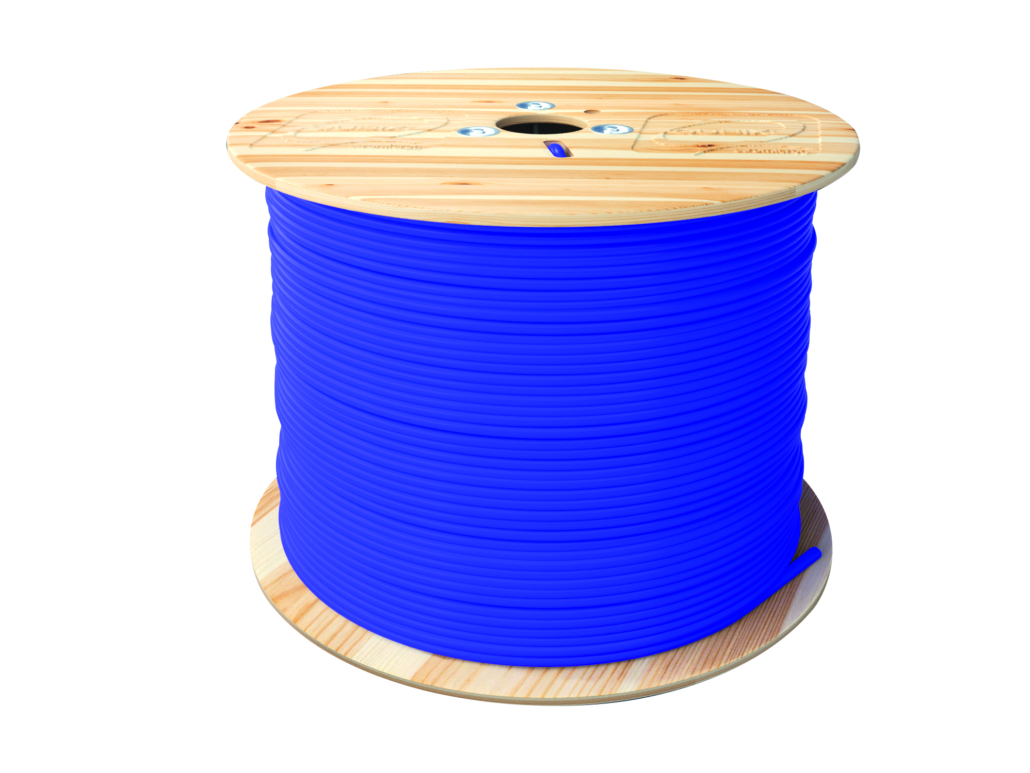

Cavo R6A+UT4H23 U/UTP CAT.6A 4x2xAWG23/1 – non schermato – guaina LSZH Euroclasse Eca
Code : M0502833-1
Article added!
Browse the list
The selected item is already on your list!
Browse the list
Descrizione

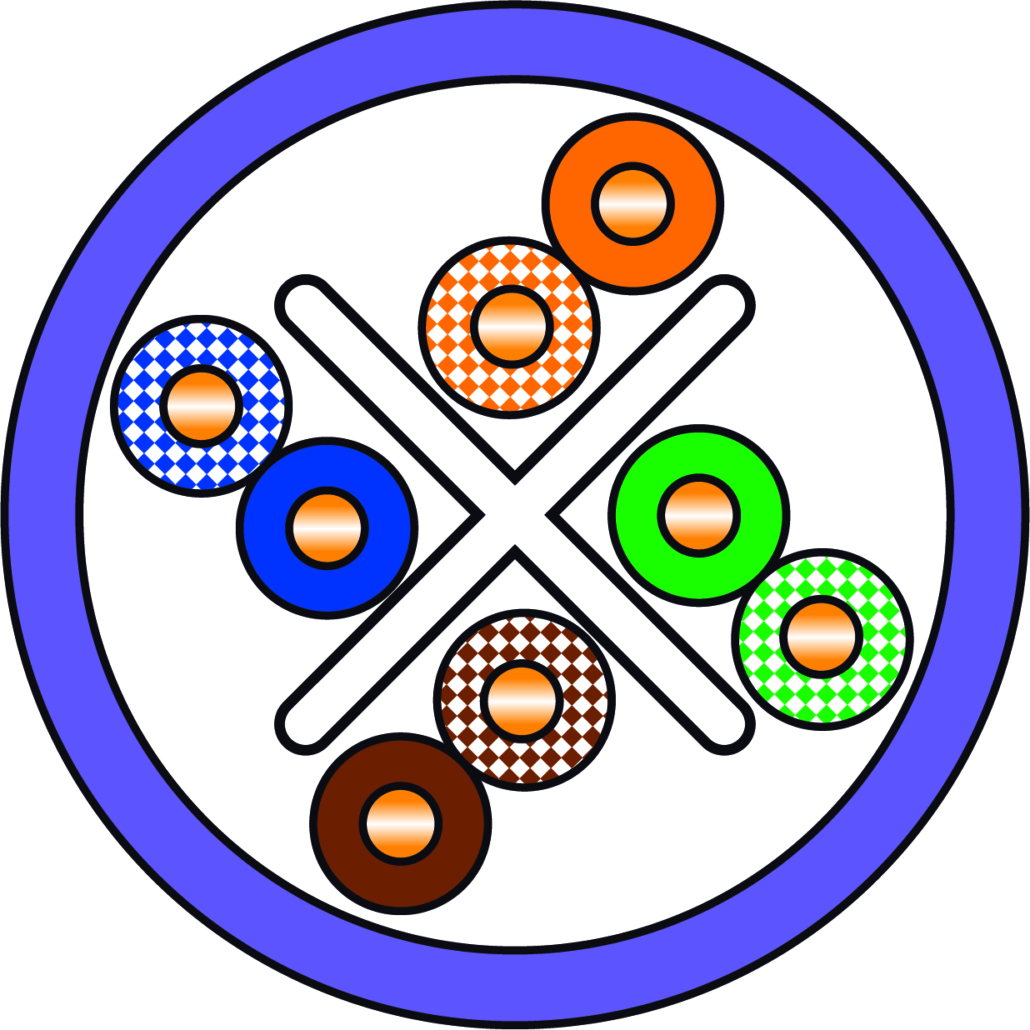

Cavo U/UTP di categoria 6A non schermato a 4 coppie (100 Ohm) con separatore a croce, guaina LSZH (Low Smoke Zero Halogen) non propagante la fiamma, testato fino a 500 MHz. Ideale per la realizzazione di cablaggi orizzontali di terza generazione di Classe EA.
Caratteristiche generali
- Applicazioni e performance Cavo adatto alla realizzazione di sistemi di cablaggio generici in accordo con le normative EN 50173, ISO/IEC 11801. Ideale per applicazioni per interno in classe D, E ed EA fino a 10 GbE su protocollo IEEE 802.3an e PoE/PoE+/PoE++. Le caratteristiche elettriche eccedono i requisiti di CAT. 6A.
Prestazioni
- Certificazioni Approvazione Force Technology per cavi di trasmissione dati di Categoria 6A secondo ISO/IEC 11801-1/2:2017 (Ed. 1.0)
IEC 61156-5:2012 Ed.2.1
EN 50173-1/2:2018
EN 50288-11-1: 2012
ANSI/TIA-568.2-D (include i parametri di alien crosstalk PS ANEXT e PS AACR-F).
Caratteristiche Costruttive
- Materiale/diametro conduttore Rame rosso/AWG 23/1 (0,57 mm)
- Materiale/diametro isolamento Polietilene solido diam max 1,09 mm
- Diametro esterno 8,3 mm
- Materiale/colore guina est. LSZH/Viola RAL 4005
- Peso 60 Kg/Km
Caratteristiche Meccaniche
- Uso Interno
- Raggio di curvatura Installazione 8 x diametro esterno
- Raggio di curvatura Funzionamento 4 x diametro esterno
- Tiro Max Cavo 110 N (11kg max.)
- Temperatura Installazione Da 0°C a +50°C
- Temperatura Funzionamento Da -10°C a +60°C
Comportamento al fuoco
- Regolamento CPR EN 50575
- Reazione al fuoco EN 60332-1-2
CEI 20-35/1-2 - Densità fumi EN 61034-2
CEI 20-37/3-1 - Emissione gas Acidi EN 60754-2
CEI 20-37/2-2
Caratteristiche elettriche
- Resistenza conduttori (in loop) 19 Ohm/100m
- Resistenza di isolamento 5 GOhm x km
- Capacità mutua 50 pF/m
- Sbilancio capacitivo 1600 pF/km
- Velocità nominale di propagazione NVP 67%
- Max. ritardo di propagazione 534 ns/100m
- Impedenza caratteristica 100 ± 15 Ohm
